MÁY ĐO ĐẠC PHỔ BIẾN HIỆN NAY: PHÂN LOẠI – ƯU NHƯỢC ĐIỂM – ỨNG DỤNG THỰC TẾ

Trong lĩnh vực trắc địa – xây dựng – khảo sát địa hình, máy đo đạc là công cụ không thể thiếu để đảm bảo tính chính xác tuyệt đối trong từng giai đoạn thi công. Với sự phát triển nhanh chóng của công nghệ, thị trường hiện nay có rất nhiều dòng máy đo đạc hiện đại, mỗi loại phục vụ cho một mục tiêu cụ thể.

Vậy máy đo đạc có những loại nào? Ưu – nhược điểm của từng loại ra sao? Loại nào phù hợp với công việc của bạn?

Mục Lục

I. Máy Toàn Đạc Điện Tử

II. Máy Định Vị Vệ Tinh GPS RTK

III. Máy Thủy Bình

IV. Máy cân bằng laser

V. Máy Đo Khoảng Cách Laser

VI. Nên chọn loại máy nào cho phù hợp?

Kết luận

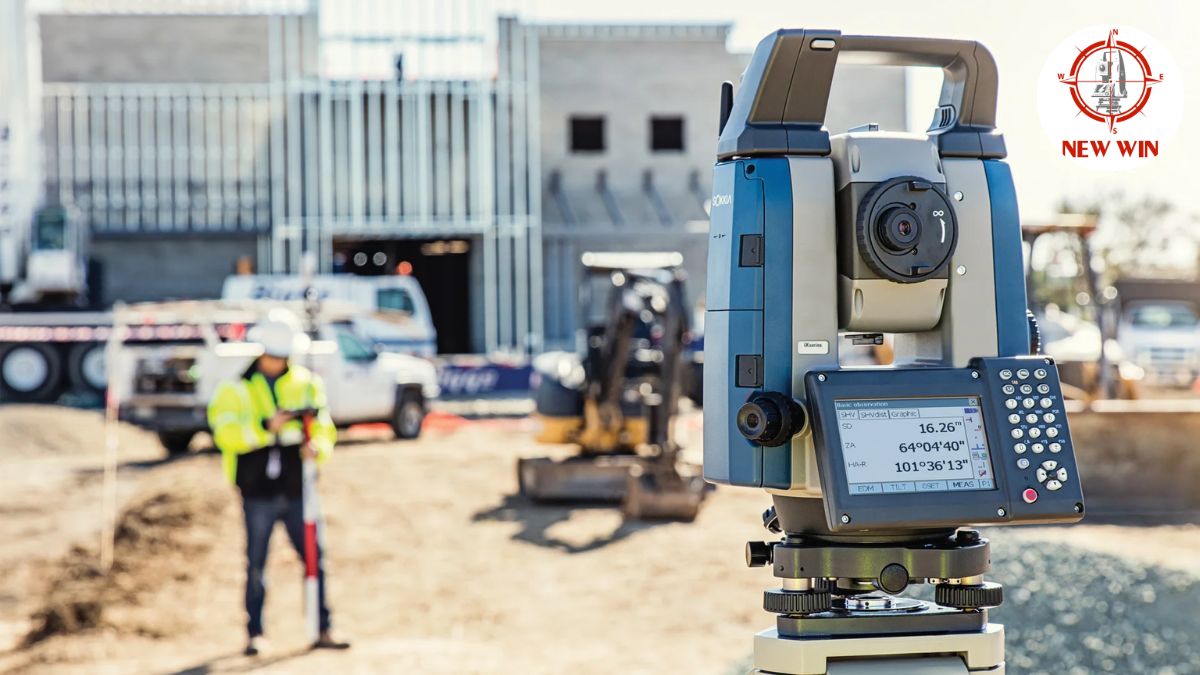

I. Máy Toàn Đạc Điện Tử

Tổng quan:

- Máy toàn đạc điện tử là thiết bị tích hợp khả năng đo góc – đo khoảng cách – lưu trữ dữ liệu số hóa. Đây là thiết bị phổ biến nhất trong ngành trắc địa hiện đại, được sử dụng rộng rãi tại các công trình xây dựng, đường giao thông, cầu cảng, thủy điện...

- Các thương hiệu nổi bật: Leica, Topcon, Nikon, Sokkia, South, Pentax.

✅ Ưu điểm:

• Đo góc ngang – góc đứng – khoảng cách cùng lúc với độ chính xác cao.

• Lưu trữ dữ liệu nội bộ, dễ xuất file sang CAD hoặc các phần mềm thiết kế.

• Có thể đo không gương với các dòng cao cấp (tới 1000m).

• Tốc độ đo nhanh, tăng năng suất gấp 3–4 lần so với phương pháp thủ công.

❌ Nhược điểm:

• Giá thành cao: các dòng phổ biến dao động 60–250 triệu.

• Cần kỹ thuật viên có chuyên môn mới vận hành được.

• Đòi hỏi bảo quản tốt, dễ hư hỏng nếu va chạm hoặc thấm nước.

Ứng dụng thực tế:

• - Đo chi tiết bản đồ địa hình tỷ lệ lớn (1/500, 1/1000…)

• - Bố trí cọc, trục công trình, tim móng, nhà xưởng

• - Định vị các hạng mục cầu đường, bờ kè, mương rãnh

• - Kiểm tra độ chính xác sau thi công (cao độ, lệch trục)

• - Đo cắt ngang – cắt dọc trong thiết kế tuyến

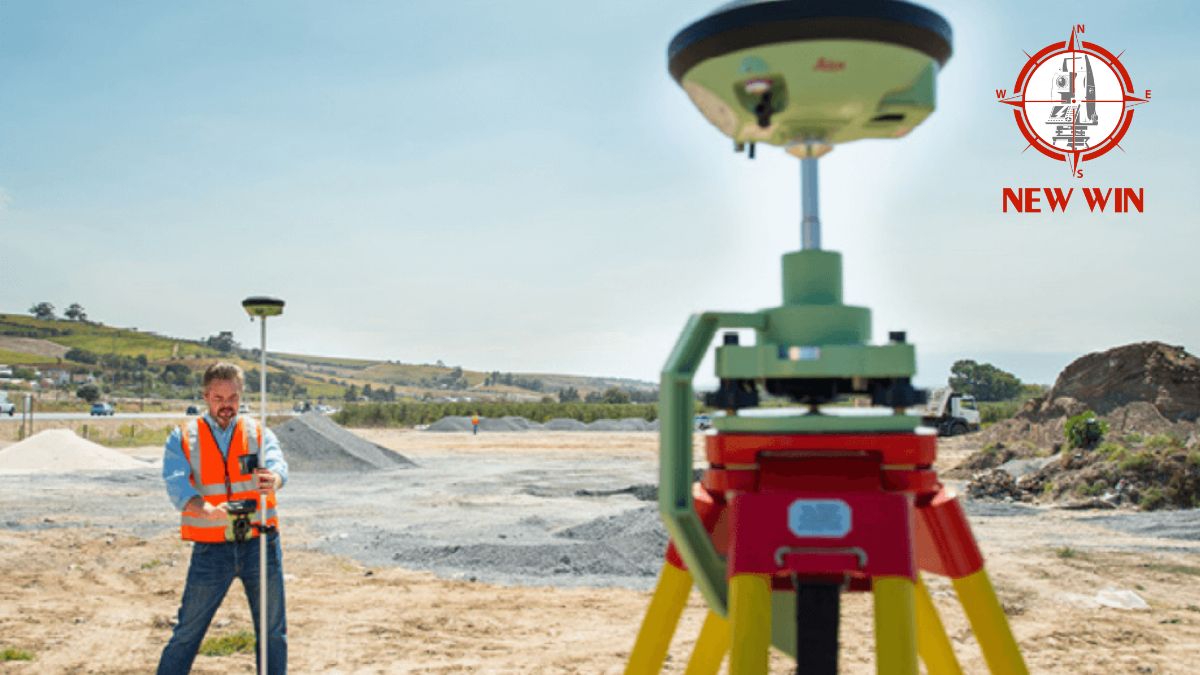

II. Máy Định Vị Vệ Tinh GPS RTK

Tổng quan:

- RTK là công nghệ định vị sử dụng vệ tinh GNSS (GPS, GLONASS, BeiDou, Galileo…) để xác định tọa độ chính xác từng centimet theo thời gian thực.

- Cấu hình cơ bản gồm: 1 trạm Base + 1 Rover, hoặc 1 Rover nhận sóng qua trạm CORS quốc gia.
- Các thương hiệu phổ biến: CHC, Trimble, Stonex, Hi-Target, Emlid, Kolida.

✅ Ưu điểm:

• Đo nhanh, chính xác trong thời gian thực, không cần đặt mốc vật lý.

• Đặc biệt hiệu quả trong khu vực rộng, thoáng, khó tiếp cận (đồi núi, cánh đồng…)

• Có thể ghi chú tọa độ – mô tả điểm đo ngay trên máy hoặc phần mềm.

❌ Nhược điểm:

• Phụ thuộc sóng vệ tinh và mạng GSM/4G, mất sóng là không đo được.

• Không hoạt động tốt trong đô thị dày đặc, rừng rậm, hang hẹp.

• Chi phí đầu tư cao (trọn bộ 2 máy từ 130–300 triệu); một số dòng mất phí duy trì CORS hàng năm.

Ứng dụng thực tế:

• - Đo ranh giới thửa đất, địa chính nhà nước

• - Thành lập lưới khống chế tọa độ cho dự án lớn

• - Đo khảo sát tuyến đường dài, điện cao thế

• - Bố trí tuyến trong thi công giao thông, san lấp

• - Đo khảo sát khu rừng, hồ, ruộng, nông nghiệp công nghệ cao

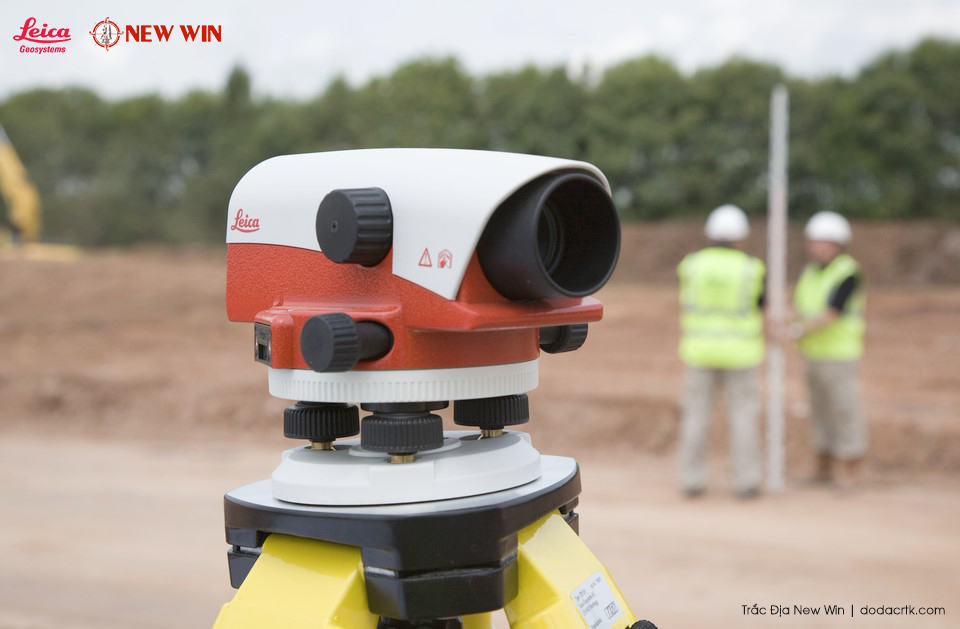

III. Máy Thủy Bình

Tổng quan:

- Máy thủy bình là thiết bị chuyên dùng để đo chênh cao giữa các điểm, phục vụ cho công việc liên quan đến cao độ mặt đất hoặc công trình.

- Hai dòng chính:

• + Thủy bình quang học (thông dụng)

• + Thủy bình điện tử (có khả năng đọc số, lưu dữ liệu)

- Thương hiệu phổ biến: Leica, Topcon, Sokkia, South, GeoMax.

✅ Ưu điểm:

• Sai số thấp, đạt đến ±1.0mm/km đo

• Dễ sử dụng, chi phí đầu tư thấp (chỉ từ 10–25 triệu)

• Hoạt động tốt trong nắng, mưa, gió, địa hình khắc nghiệt

❌ Nhược điểm:

• Chỉ đo được cao độ, không đo khoảng cách hoặc phương vị

• Cần có người cầm mia đọc số, dễ sai nếu thiếu kinh nghiệm

• Với các khu vực rộng lớn thì năng suất thấp

Ứng dụng thực tế:

• - Đo cao độ san nền, kiểm tra mặt bằng

• - Truyền mốc cao độ giữa các điểm

• - Kiểm tra độ lún công trình, biến dạng sau thi công

• - Xác định độ dốc mái taluy, lòng đường

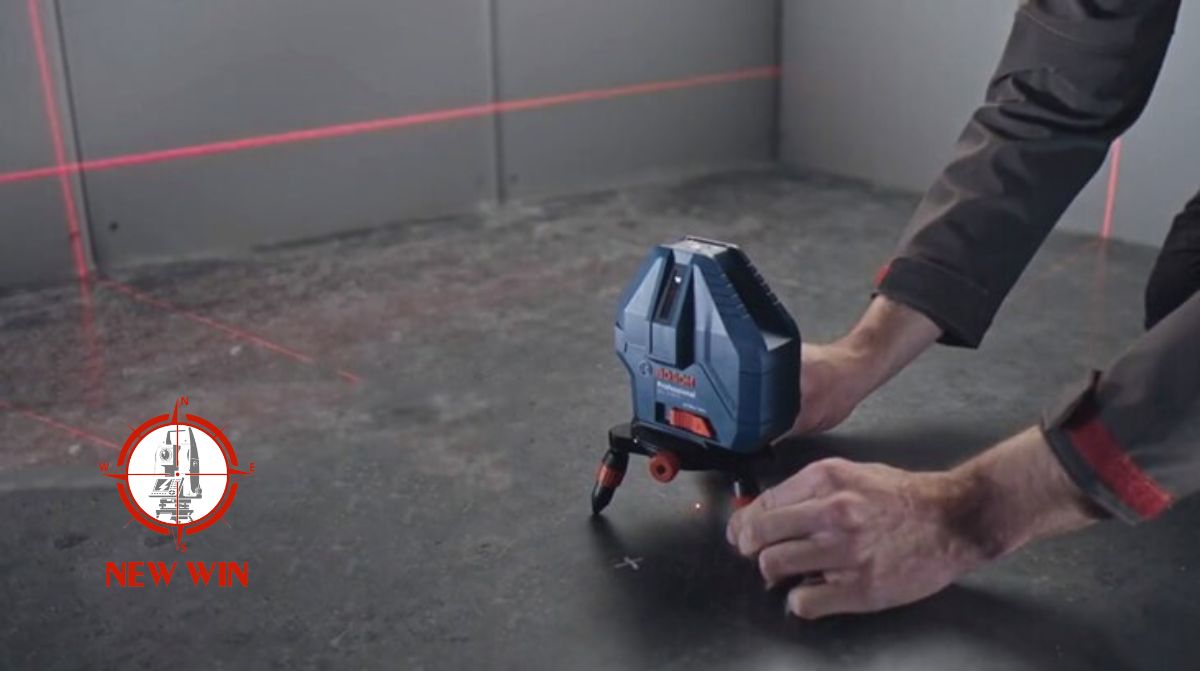

IV. Máy Cân Bằng Laser

Tổng quan:

- Máy cân bằng laser là thiết bị hiện đại được thiết kế để tạo ra các tia laser theo phương ngang, phương đứng, hoặc giao nhau, giúp xác định nhanh các mặt phẳng cân bằng, tim trục, đường thẳng trong không gian ba chiều.

- Đây là công cụ cực kỳ hữu ích cho thợ xây dựng, lắp đặt nội thất, thi công cơ điện (M&E), ốp lát, đóng trần, dựng vách…

- Các thương hiệu phổ biến: Bosch, Makita, Laisai, Leica, Dewalt, Stanley, Sincon.

✅ Ưu điểm:

• Hiển thị tia sáng rõ ràng, có thể chiếu được cả trong phòng và ngoài trời (nếu có máy nhận tia).

• Cân bằng tự động bằng con lắc từ, sai số cực nhỏ (~±1mm/10m).

• Dễ thao tác – chỉ cần đặt lên tripod, bật máy và làm việc.

• Một số dòng cao cấp có tia xanh, nhìn rõ hơn tia đỏ.

• Giá thành đa dạng (1 triệu – 15 triệu), phù hợp nhiều phân khúc.

❌ Nhược điểm:

• Chỉ dùng để căn bằng, tạo mặt phẳng – không đo được khoảng cách hay góc.

• Tầm hoạt động ngắn (trung bình 10–30m, có thể lên đến 50–70m nếu dùng máy nhận).

• Tia laser dễ bị mờ dưới ánh nắng mạnh nếu không có thiết bị hỗ trợ.

• Một số mẫu giá rẻ dễ sai lệch nếu rơi rớt, lệch con lắc.

Ứng dụng thực tế:

• - Lắp đặt trần thạch cao, vách kính, tủ kệ, ổ điện

• - Căn mặt phẳng lát gạch, dựng vách, treo tranh đồng trục

• - Chuyển tim trục, cốt cao độ giữa các tầng

• - Lắp ống điện, ống nước âm tường, điều hòa

• Sử dụng trong nhà xưởng, công trình cơ điện, nội thất, showroom

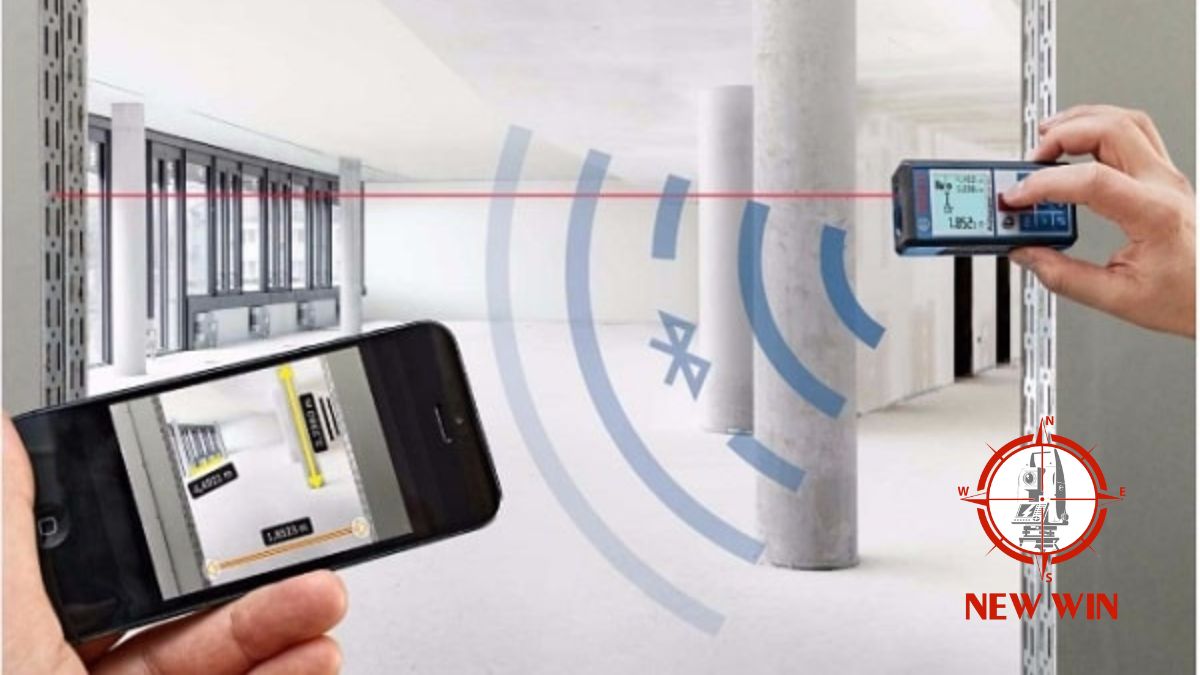

V. Máy Đo Khoảng Cách Laser

Tổng quan:

- Là thiết bị cầm tay nhỏ gọn dùng để đo nhanh khoảng cách từ vài cm đến 100m. Thích hợp cho đo đạc nội thất, nhà ở, kho bãi, showroom…

- Các thương hiệu phổ biến: Leica, Bosch, Stanley, Sndway.

✅ Ưu điểm:

• Gọn nhẹ, dễ sử dụng

• Giá rẻ, từ 1 triệu – 5 triệu

• Tốc độ đo rất nhanh, sai số nhỏ

❌ Nhược điểm:

• Không đo được góc hay cao độ

• Không hoạt động tốt ngoài trời nắng gắt

• Không phù hợp công trình ngoài trời hoặc lớn

Ứng dụng thực tế:

• - Đo kích thước phòng, nhà xưởng, cửa hàng

• - Tính toán vật tư, khối lượng thi công

• - Đo nhanh để lập bản vẽ sơ bộ hiện trạng

VI. Nên chọn loại máy nào cho phù hợp?

Kết luận: Đo đúng – trúng – hiệu quả

- Chọn đúng thiết bị đo đạc là bước khởi đầu cho một quy trình khảo sát – thi công chính xác và hiệu quả. Hiểu rõ đặc điểm từng loại máy sẽ giúp bạn tối ưu chi phí đầu tư, rút ngắn thời gian làm việc, tránh sai số gây hậu quả nghiêm trọng.
