Cấu tạo, chức năng, công dụng của bộ Máy Thủy Bình

26/04/2023 0 Bình luận

Máy thủy bình hay còn gọi là máy thủy chuẩn, là thiết bị chuyên dụng trong ngành đo đạc khảo sát, xây dựng công trình. Mặc dù hiện nay có nhiều thiết bị máy trắc địa hiện đại ra đời, tuy nhiên các loại máy thủy bình vẫn được sủ dụng rộng rãi vì độ chính xác cao, dễ sử dụng và đặc biệt là chi phí đầu tư rẻ.

Hãy cùng Trắc Địa New Win tìm hiểu về cấu tạo, các chức năng và ứng dụng của bộ máy thủy bình, chân mia qua bài viết và video chi tiết dưới đây:

A. CẤU TẠO BỘ MÁY THỦY BÌNH

1. Cấu tạo máy thủy bình

Máy thủy bình bao gồm 2 bộ phận chính là Bộ phận ngắm và Bộ phận cân bằng. Trong đó, bộ phận ngắm gồm có ống kính, thị kính, vật kính và ốc điều quang. Bộ phận cân bằng máy là bộ phận đặc trưng cho các loại máy thủy bình quang học. Ngoài 3 ốc cân bằng và ống thăng bằng tròn thì còn có ống thăng bằng dài, có thể có vít nghiêng; hoặc không ống thăng bằng dài mà thay vào đó là bộ phận tự chỉnh tiêu ngắm nằm ngang, có thể là gương treo, lăng kính treo và thấu kính treo.

cấu-tạo-máy-thủy-bình

Các bộ phận chính và chức năng của máy thủy bình bao gồm:

1. Kính mắt: giúp người đo nhìn được ảnh, số đọc mia trên lưới chỉ chữ thập;
2. Kính vật: phóng to ảnh, số đọc mia
3. Ốc điều ảnh: Cho phép người đọc nhìn ảnh rõ nét khi ảnh ở xa hoặc gần
4. Vi động ngang: đưa chỉ đứng của màng chỉ chữ thật sang trái hoặc sang phải
5. Ốc cân máy;
6. Bọt thủy tròn để kiểm tra độ cân bằng của máy.

2. Cấu tạo chân máy thủy bình

Chân máy thủy bình là một cái giá 3 chân để đặt máy lên trên khi đo đạc. Mặt chân đế (1) máy là miếng hợp kim nhôm, có hình tam giác đều khoét rỗng ở giữa bằng vòng tròn với bán kính khoảng 3cm. Chân máy có thể nâng cao hoặc hạ xuống thấp theo ý muốn của người đo nhờ vào 3 ốc khóa chân máy (2)

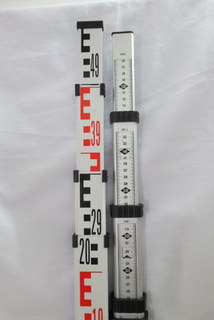

3. Cấu tạo mia nhôm thủy bình

Mia thủy chuẩn thực chất là thước dài, có khoảng cách chia nhỏ nhất đến cm hay mm tùy vào từng loại mia. Căn cứ vào mia, khi đo thủy chuẩn hình học ta đọc được các số trên mia, từ đó tính ra chênh cao giữa hai điểm đặt mia và khoảng cách từ máy tới mia.

Mặc dù trên thị trường hiện nay có rất nhiều loại mia đến từ các hãng khác nhau, tuy nhiên, các chuyên gia đã phân loại chúng thành 2 dòng chính dựa trên độ chính xác, bao gồm:

- Mia có thang đọc số bằng inva được sử dụng để đo thủy chuẩn hạng I, hạng II
- Mia gỗ hoặc mia nhôm được dùng để đo từ hạng III trở xuống

Bạn có thể chọn loại mia phù hợp nhất với nhu cầu đo độ cao tùy thuộc vào cấp hạng lưới, từ đó đáp ứng tốt yêu cầu về độ chính xác cấp hạng lưới đo thủy chuẩn.

B. TÍNH NĂNG VÀ CÔNG DỤNG CỦA MÁY THỦY BÌNH

Tính năng Máy thủy bình được dùng để đo cao độ của công trình, đo góc của công trình và độ xa của một điểm xác định, hoặc so sánh độ cao giữa hai điểm với mức độ chính xác cao cỡ mm.

Công dụng Máy thủy bình là thiết bị đo cảm biến độ cao, được sử dụng cho các công tác đo chênh cao, truyền dẫn cao độ, tính toán cao độ – khối lượng san lắp với độ chính xác cao khắc chế các sai số khách quan.

C. ỨNG DỤNG CỦA MÁY THỦY BÌNH TRONG ĐO ĐẠC

- Lập lưới khống chế độ cao cho thi công xây dựng công trình
- Triển khai các mốc độ cao từ bản vẽ thiết kế ra hiện trường
- Truyền độ cao từ mặt bằng cơ sở lên các tầng
- Kiểm tra độ phẳng và độ dày của sàn thi công
- Đo đạc quan trắc độ lún của công trình…
