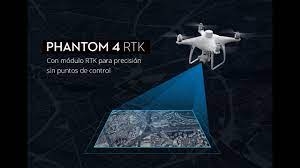

Flycam DJI PHANTOM 4 RTK

MÔ TẢ

Tổng quan Phantom 4 RTK trắc đạc

DJI Phantom 4 RTK là thiết bị bay không người lái do hãng DJI sản xuất. Đây là dòng sản phẩm chuyên phục vụ trong công tác đo đạc. Nó tích hợp khả năng khảo sát địa hình, thu tín hiệu GPS 2 tần số, kết hợp với trạm base station..nó mang lại hiệu quả cao trong các nhiệm vụ: bay chụp bản đồ địa chính, bay chụp bản đồ địa hình, bay chụp tuyến đường điện, hoặc đo động RTK thời gian thực, đo động PPK GPS xử lý sau.

Giải pháp lập bản đồ thế hệ mới với Phantom 4 RTK trắc đạc

Phantom 4 RTK là thiết bị bay không người lái tích hợp khả năng khảo sát địa hình, thu tín hiệu GPS 2 tần số, kết hợp với trạm base station…Nó mang lại hiệu quả cao trong các nhiệm vụ: bay chụp bản đồ địa chính, bay chụp bản đồ địa hình, bay chụp tuyến đường điện, hoặc đo động RTK thời gian thực, đo động PPK GPS xử lý sau…Máy bay thông minh có đầy đủ các tính năng hiện đại nhất, với kích thước nhỏ gọn có thể mang theo và sử dụng bất kì lúc nào với độ chính xác lên đến centimet với ít điểm kiểm soát mặt đất hơn.

Hệ thống định vị cấp độ centimeter

 Một mô-đun RTK mới được tích hợp trực tiếp vào Phantom 4 RTK. Nó cung cấp dữ liệu định vị theo thời gian thực, cải thiện độ chính xác tuyệt đối trên dữ liệu hình ảnh. Mô-dun GPS 2 Tần số ( GNSS) cho phép UAV RTK Phantom 4 có khả năng quan sát và thu thập dữ liệu vệ tinh, để sử dụng cho phương pháp PPK ( Đo động hậu xử lý). Ngoài ra, mô-dun RTK kết hợp với  GNSS sẽ giúp cho chiếc flycam bay ổn định và an toàn ngay cả ở khu vực đông dân cư, hoặc khu vực có sóng 3G, 4G kém.

Thu thập dữ liệu chính xác với tính năng TimeSync

Hệ thống TimeSync được tích hợp để liên tục căn chỉnh bộ điều khiển máy bay, camera và module RTK. Thêm vào đó, TimeSync tối ưu kết quả  từ các phương pháp đo quang và cho phép hình ảnh đạt được dữ liệu định vị chính xác ở cấp độ centimet.

Dữ liệu hình ảnh chính xác ngay cả khi bay với tốc độ cao

Với cảm biến CMOS 1 inch, 20 megapixel, UAV RTK Phantom 4 có khả năng thực hiện các nhiệm vụ lập bản đồ, thu thập dữ liệu, chụp ảnh thực địa  mà không sợ bị nhòe khi bay với tốc độ cao. UAV RTK Phantom 4 có độ phân giải mặt đất GSD là 2.74cm ở độ cao 100 mét.

Cảm biến tầm nhìn

Hệ thống Flight Autonomous  gồm năm cảm biến tầm nhìn. Nó giúp cho Phantom 4 RTK có thể di chuyển chính xác ở những nơi không có sóng GPS, hoặc các môi trường phức tạp. kích hoạt phanh tự động  hoặc đi đường vòng trước các chướng ngại vật trong phạm vi 15 mét.

ỨNG DỤNG ĐƯỢC XÂY DỰNG CÓ MỤC ĐÍCH

Ứng dụng DJI GS RTK và Bộ điều khiển từ xa mới với màn hình tích hợp, cung cấp cho người dùng một sơ đồ điều khiển hợp lý để khảo sát các nhiệm vụ và các tình huống thu thập dữ liệu khác.Ứng dụng GS RTK cho phép phi công điều khiển Phantom 4 RTK của họ một cách thông minh, với nhiều chế độ lập kế hoạch, bao gồm Đo ảnh (2D và 3D), Chuyến bay Waypoint, Nhận thức địa hình, Phân đoạn khối *, v.v. Người dùng cũng có thể nhập tệp KML / KMZ để tối ưu hóa quy trình làm việc cho nhiệm vụ của họ.Với màn hình tích hợp, phi công có thể xem và lập kế hoạch rõ ràng cho các nhiệm vụ của họ trên màn hình HD 5,5 inch siêu sáng.

TRUY CẬP NHIỀU LOẠI ỨNG DỤNG CỦA BÊN THỨ 3

Các phi công có kinh nghiệm sử dụng các ứng dụng của bên thứ 3 trên máy bay không người lái DJI có thể truy cập hệ sinh thái ứng dụng máy bay không người lái hàng đầu thế giới cho Phantom 4 RTK của họ bằng Bộ điều khiển từ xa SDK. Người dùng có thể cắm thiết bị Android hoặc iOS tương thích và cài đặt bất kỳ ứng dụng hỗ trợ DJI Mobile SDK nào tương thích để khai thác toàn bộ sức mạnh của Phantom 4 RTK.

Hệ thống truyền OcuSync

Khả năng truyền hình ảnh và video HD ổn định, khoảng cách lên đến 7 km.

Phantom 4 RTK trắc đạc với Khả năng tương thích với trạm di động D-RTK 2

Kết hợp với trạm di động D-RTK 2,  Phantom 4 có thể được sử dụng như một trạm Rover để cung cấp dữ liệu thời gian thực với tọa độ và vị trí chính xác.

Pin thông minh và được cải tiến với dung lượng lớn

Pin có dung lượng lớn (5870 mAh) có thể hoạt động bay liên tục khoảng 30 phút. Ngoài ra, pin của phantom 4 RTK cực kì thông minh. Nó có thể tự tính toán thời lượng pin để có thể bay  trở về điểm xuất phát an toàn. Bên cạnh đó, nó còn có thể tự động xả điện nếu không sử dụng trong một thời gian dài.

Ứng dụng máy bay Phantom 4 RTK trắc đạc

• Khảo sát địa hình.
• Đo đạc địa chính.
• Đo đạc khối lượng san lấp.
• Đơn vị cung cấp dịch vụ bay không người lái (UAV Drone).
• Xây dựng dân dụng và công nghiệp.
• Xây dựng bản đồ 3D cho quy hoạch, khảo cổ ..
• Khảo sát giao thông, thủy lợi.
• Quản lý, giám sát hạ tầng xây dựng.
• Ứng dụng quản lý BIM/VDC.
